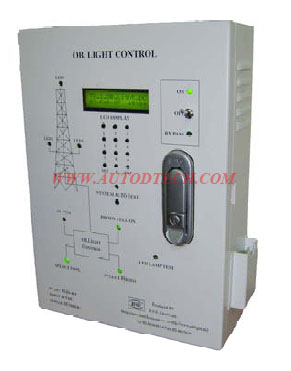

Obstruction light of control box

ระบบการทำงาน

1. ใช้ Micro controller ควบคุมการทำงาน

2. แรงดันไฟฟ้าด้าน Input 220-230 Vac , 50 Hz, แรงดันไฟฟ้าด้าน Output 48 Vdc

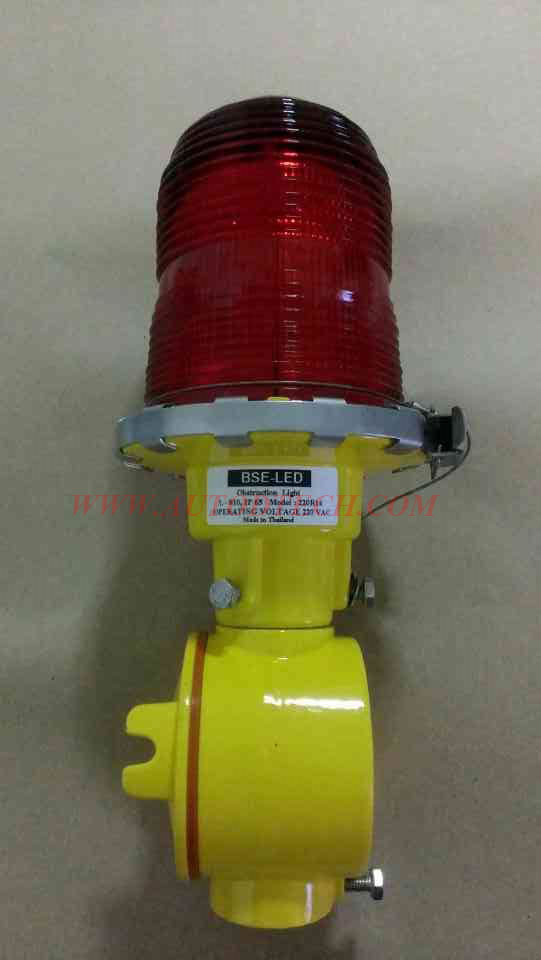

3. Output 3 line : รับ Load สูงสุด 1 Amp./ line . ใช้งานกับหลอดไฟชนิด LED 48 Vdc ในแต่ละ Line ต่อใช้งานได้ 1-2 ดวง

4. มี Data Out Connect ใช้ต่อร่วมกับอุปกรณ์ภายนอก ที่ต้องการให้ทำงานไปพร้อมกับ OB. Light

โหมดการทำงาน

1. By Pass Mode : หลอดไฟ OB.light จะติดทันทีในลักษณะติดค้าง ( ต่อไฟตรงจากแหล่งจ่ายไฟไม่ผ่านภาค Controller )และจะหยุดทำงานเมื่อเปลี่ยนโหมดการทำงานหรือปิดเครื่อง

2. Auto Mode : หลอดไฟ OB.light จะทำงานตามการสั่งงานของระบบคือ จะให้ทำงานควบคู่กันระหว่างระบบ Timer กับระบบPhoto LDR หรือจะกำหนดให้ทำงานด้วยระบบ Timer อย่างเดียว

3. Off Mode : ไม่จ่ายไฟให้กับตู้ควบคุม / ปิดเครื่อง

ระบบควบคุมการเปิด - ปิด OB.light ( โดยควบคุมให้เริ่มต้นทำงานเมื่อพลบค่ำ และหยุดทำงานเมื่อสว่าง )

1. Timer system : ตู้ควบคุมจะให้หลอดไฟเริ่มทำงาน หรือหยุดทำงาน จากเวลาที่ได้ทำการบันทึกไว้ในหน่วยความจำซึ่งเวลาให้เริ่มทำงาน หรือให้หยุดทำงานนั้นทางผู้ใช้สามารถตั้งค่าได้เอง

2. Photo LDR system : ตู้ควบคุมจะให้หลอดไฟเริ่มทำงาน หรือหยุดทำงาน จากค่าความเข้มของแสง ผ่านชุด Photo LDR

ลักษณะการทำงาน

: Line 1, Line 2 and Line 3 ; แต่ละ Line สามารถเซ็ตลักษณะการทำงานได้เอง โดยมีให้เลือก 3 รูปแบบ คือ กระพริบ , ติดค้าง ,

ปิดไม่ใช้งาน

: แสดงการทำงานของหลอดไฟ OB.light ที่หน้าตู้ควบคุม

: สามารถปรับจังหวะการกระพริบได้ตั้ง 20-60 ครั้งต่อนาทีอัตราการกระพริบ ติด 2 ส่วน ดับ 1 ส่วน

ระบบ Alarm

: ตู้ควบคุมจะทำการส่ง Alarm เมื่อหลอดไฟไม่ทำงาน รวมถึงไม่ได้ต่อสาย , ลัดวจร , แบตเตอร์รี่สำหรับสำรองเวลา Low ,Photo LDR มีปัญหา , กรณีประสิทธิภาพการทำงานของหลอดไฟลดลง 30 % , ซึ่งถ้าเกิด Alarm จะแสดงเป็นข้อความผ่านทางจอLCD ,และแสดงที่หน้าตู้ พร้อมทั้งส่ง Alarm contact ซึ่งเมื่อเกิด Alarm หน้าสัมผัส Relay จะอยู่ที่ Com NC

ระบบการป้องกัน Surge

: มีวงจรป้องกัน Transient protection มาตรฐานที่ระดับ 6 KV 3 KA ,Reference Standards : 1. IEEE C62.41-1991 ; IEEE Recommended practice surge voltages in low - voltage AC power circuits .

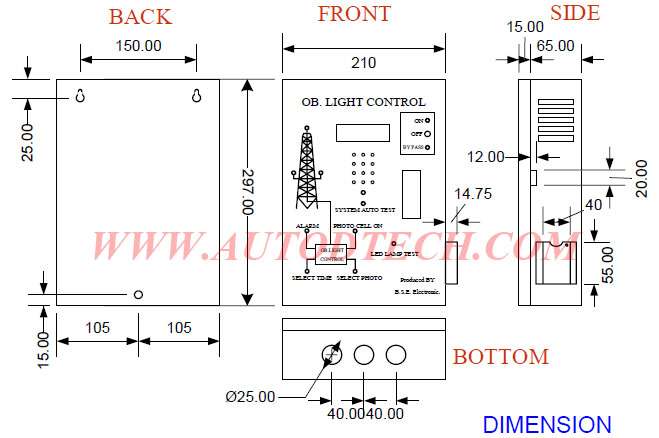

: 2. IEEE C62.45-1992 ; IEEE Guide ON Surge Testing for Equipment connect to Low - voltage AC power circuitขนาดตู้ควบคุม : 210 mm. 297 mm. 80 mm. ( W x L x H )
